Éléments Techniques
STRUCTURE :

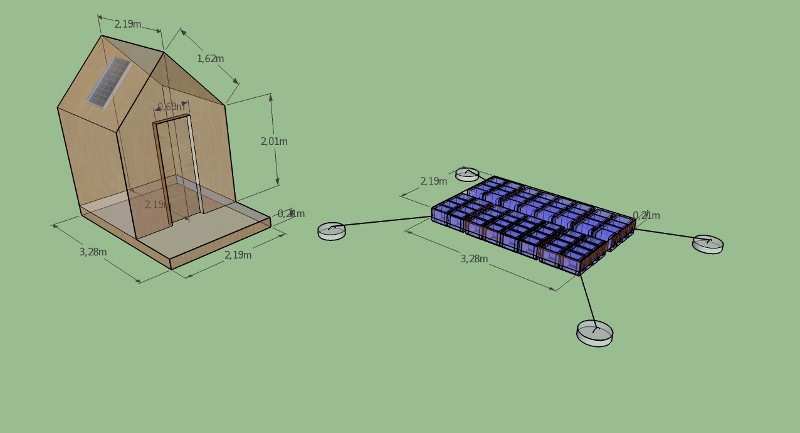

Le cabanon est construit en Contreplaqué de 10mm sur une structure de demi-chevrons.
Seule la plateforme utilisera du contreplaqué marine de 15mm.
Surface de contreplaqué : 25m2 / Linéaire de demi-chevrons : 50m
Poids total de la structure : environ 650kg
- contreplaqué : 200kg
- structure, visserie, quincaillerie : 70kg
- matériel divers : 200kg
- chercheurs : 90kgx2 = 180kg
La structure est maintenue à flot par un lit de bidons de plastique de 25 litres fixés ensemble par des sangles et maintenu dans un cadre de bois.
Les 64 bidons représentent un volume d'environ 1,5m3, soit une portance à mi-immersion de 750kg.
La structure pourra osciller légèrement lors du mouvement des chercheurs ou d'une masse animée à l'intérieur par un moteur, ce mouvement donne un signe de vie au sein du cabanon en produisant cet effet burlesque dit du « pêcheur sur sa barque » La surface d'appui sur l'eau évitera le chavirage.

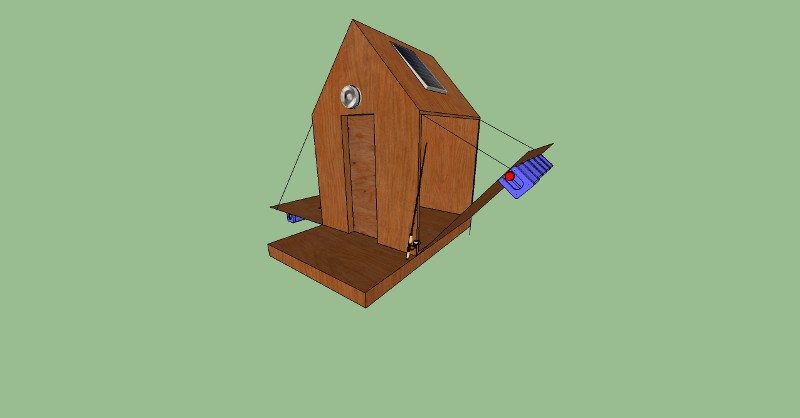

Lors de la phase d'installation initiale, il sera possible d'ouvrir les côtés de la structure pour agrandir la zone de vie et rendre la performance plus visible aux promeneurs. Les flancs seront ensuite clos dans les périodes de présence simulée.
ÉNERGIE :
BUILT ACCORDING TO OUR NEEDS ne nécessite aucun branchement au secteur, c'est même là l'une de ses spécificités.
La partie énergie/autonomie est alimentée par deux panneaux solaires d'une capacité nominale d'un peu plus d' un Ampère chacun (panneaux polycristallins 20W), couplés à deux batteries marines via un régulateur de charge. Un système de mesure de charge informe un microcontrolleur qui décide de commuter les différents dispositifs (ordinateur Raspberry Pi, Amplificateur, éclairages LED ou moteurs d'essuie-glace).
Les systèmes électroniques sont sécurisés et mis hors d'eau dans une caisse fermée construite à l'intérieur de l'abri. Les panneaux solaires sont fixés à la structure de telle sorte qu'il faut démonter l'ensemble pour les ôter.
L'ensemble est ancré en quatre point par des gueuses en béton reliées à la plateforme par des cables métalliques.
